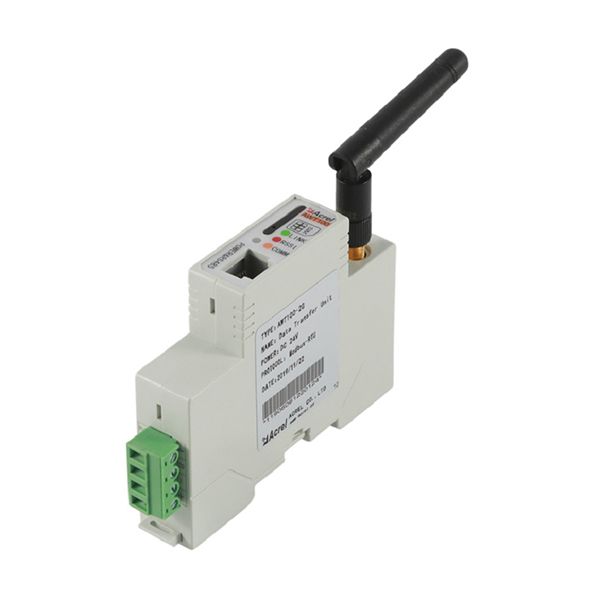

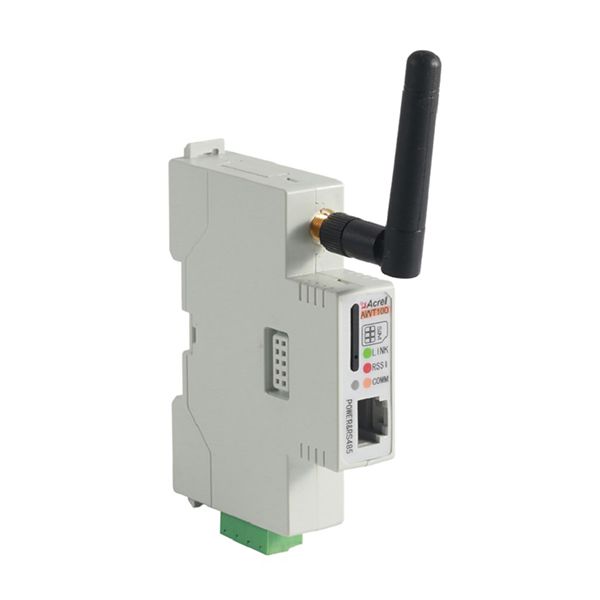

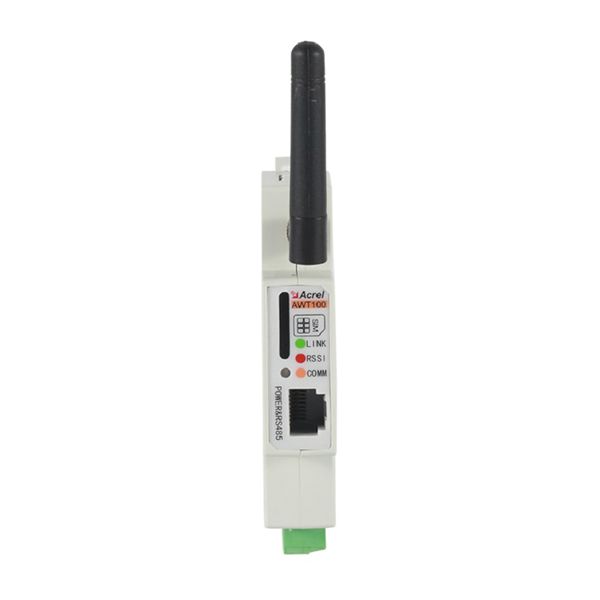

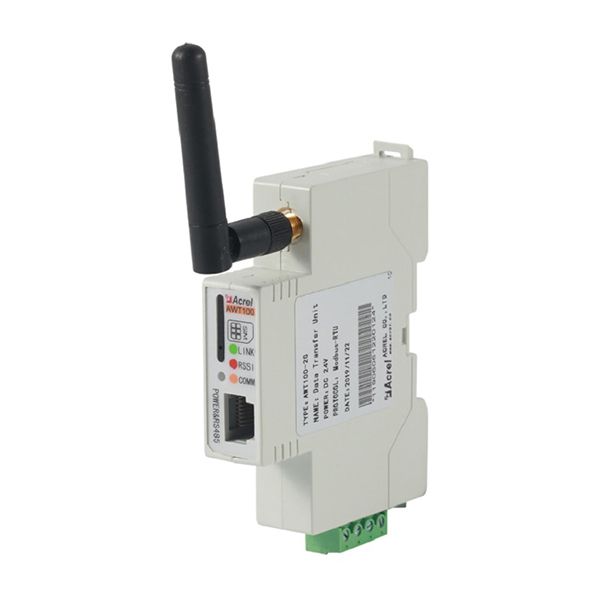

Беспроводной терминал связи, AWT100
Беспроводной терминал связи, AWT100
Терминал беспроводной связи серии AWT100 используется для беспроводного сбора данных. Восходящая связь включает 2G, 4G, NB, LoRaWAN и другие методы связи, а нисходящая связь обеспечивается стандартным интерфейсом данных RS485.
Основные функции
- Поддержка сбора данных протокола MODBUS RTU и связь с сервером Acrel через протокол платформы Acrel.
- Поддержка сбора данных до 30 устройств MODBUS RTU.
- Поддержка получения 5 полей адресов регистров для каждого устройства MODBUS. Диапазон адресов каждого регистра не превышает 64.
- Поддержка запуска аварийных сигналов по предварительно заданным адресам аварийных сигналов и значениям аварийных сигналов для каждого диапазона адресов MODBUS. Каждый адрес аварийного домена в настоящее время имеет не более пяти адресов.
- Поддержка прозрачной связи MODBUS или LoRa с сервером.
- Поддержка фиксированного IP-адреса и динамического разрешения доменных имен для подключения к центру обработки данных.
- Поддержка прозрачного протокола передачи, универсальный режим (активная ротация, синхронизированная отчетность), протокол MQTT, беспроводной протокол Smart Power, предоплаченный беспроводной протокол.
- Функции терминала беспроводной связи AWT100-LW все еще находятся в стадии разработки. В будущем данные могут быть загружены на сервер через связь LoRa.
Примечание. Терминал беспроводной связи AWT100-2G/NB/4G может обмениваться данными с сервером Acrel через протокол платформы Encore.
Технические характеристики
| Параметры | AWT100-4G | AWT100-NB | AWT100-2G | AWT100-LoRa AWT100-LW |
| Рабочая частота | LTE-FDD B1 B3 B5 B8 LTE-TDD B34 B38 B39 B40 B41 CDMA B1 B5 B8 GSM 900/1800M | H-FDD B1 B3 B8 B5 B20 | GSM 850 EGSM 900 DCS 1800 PCS 1900 | LoRa 460 510M Гц |
| Скорость передачи | LTE-FDD; Максимальная скорость нисходящего канала 150 Мбит/с; Максимальная скорость восходящего канала 50 Мбит/с; | Максимальная скорость нисходящего канала 25,2 Кбит/с; Максимальная скорость восходящего канала 15,62 Кбит/с | GPRS; Максимальная скорость нисходящего канала 85,6 кбит/с Максимальная скорость восходящего канала 85,6 кбит/с | LoRa 62.5 кбит/с |
| Нисходящий канал | RS485 | |||
| Восходящий канал | 4G | NB-IoT | 2G | LoRa |
| Напряжение SIM-карты | 3В，1.8 | Статическая потребляемая мощность: ≤0,5 Вт | ||
| Рабочий ток | Статическая потребляемая мощность: ≤1 Вт, переходное энергопотребление: ≤3 Вт | переходное энергопотребление: ≤1 Вт | ||
| Интерфейс антенны | 50Ω/SMA (жен.гол.) | |||
| Тип последовательного порта | RS-485 | |||
| Скорость передачи данных | 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с (по умолчанию 9600 бит/с) | |||
| Рабочее напряжение | DC24В или AC/DC220В | |||
| Рабочая температура | -10℃～55℃ | |||
| Температура хранения | -20℃～70℃ | |||
| Влажность | от 0 до 95 % без конденсации | |||
