Шунты, AFL-T

Запрос от

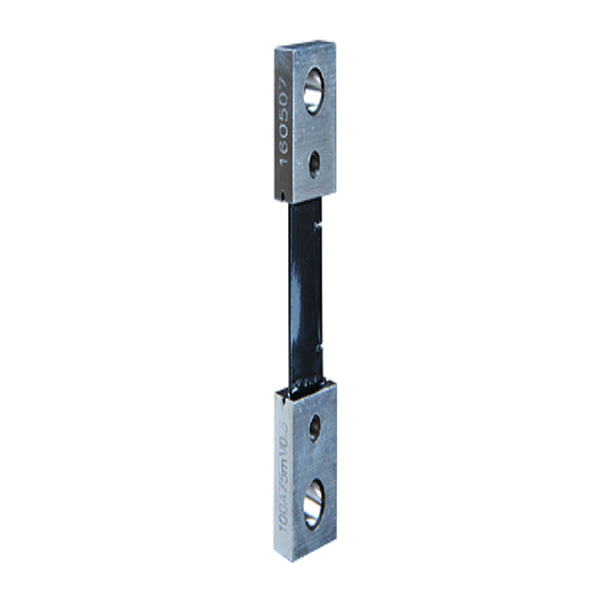

Шунт с фиксированным значением применяется для измерения больших токов. Его принцип работы аналогичен четырехвыводному измерительному резистору с малым сопротивлением. Метод измерения падения напряжения отражает величину измеряемого тока. Шунт с постоянным значением серии AFL-T изготовлен из марганцево-медного материала и медных клемм, сваренных серебряным сплавом. Медные клеммы с обеих сторон имеют набор концов для измерения тока и отбора проб напряжения. Максимальный номинальный ток составляет 10кА. Когда измеренный ток меньше или равен 50 А, он фиксируется пластиковым основанием. Если ток превышает 50 А, то он напрямую фиксируется медной клеммой. При использовании шунта со стрелочным амперметром, поскольку амперметр фактически является милливольтметром с сопротивлением в несколько Ом, он должен быть соединен с парой проводов фиксированного значения, поставляемых вместе с амперметром.

Телекоммуникационное оборудование, электромобили, аэрокосмическая промышленность, зарядные станции, гальванические источники питания, контрольно-измерительные приборы, передача электроэнергии постоянного тока и другие системы.

• GB/T 7676.1～9-1998 «Аналоговые электроизмерительные приборы прямого действия с индикацией и их принадлежности»
• GB/T5729-94 "Постоянные резисторы для электронного оборудования"
• GJB/T360A-96 "Методы испытаний электронных и электронных компонентов"
• GB2423 «Правила экологических испытаний электрических и электронных изделий»
• IEC 51-9 «Аналоговые электрические измерительные приборы прямого действия с индикацией и их принадлежности».
  Часть 9: Рекомендуемые методы испытаний"
• JB/T9288-1999 "Внешний шунт"
• IEC610101-2001 «Требования безопасности к электрическому оборудованию для измерений, контроля и лабораторий»
• SJ/T11363-2006 «Ограниченные требования к опасным веществам в электронных информационных продуктах»

Шунт с фиксированным значением широко используется для расширения диапазона измерения тока счетчика.

• Тип продукции: 1А~50А/ 10мВ~800мВ; 51А~2500А/ 10мВ~300мВ; 2501A~12000A /10мВ~100мВ, стандартный 75мВ
• Условия окружающей среды: -25 ~ +40°C, относительная влажность: ≤ 80%
• Повышение температуры: когда температура стабильна в течение двух часов при номинальном токе, если номинальный ток оборудования ниже 100А, повышение температуры не должно превышать 80К. Если номинальный ток оборудования превышает 100А, то повышение температуры не должно превышать 120К
• Характеристики перегрузки: 120% номинального тока, 2 часа
• Эффект теплового потенциала: не более 50% индекса качества
• Точность: класс 0.5
