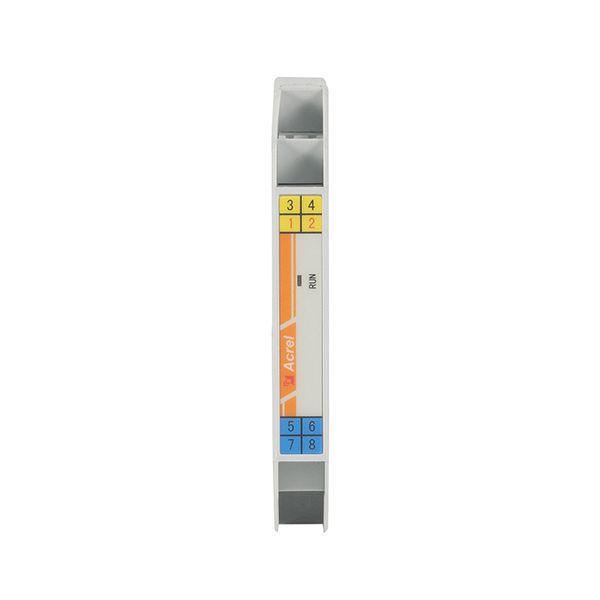

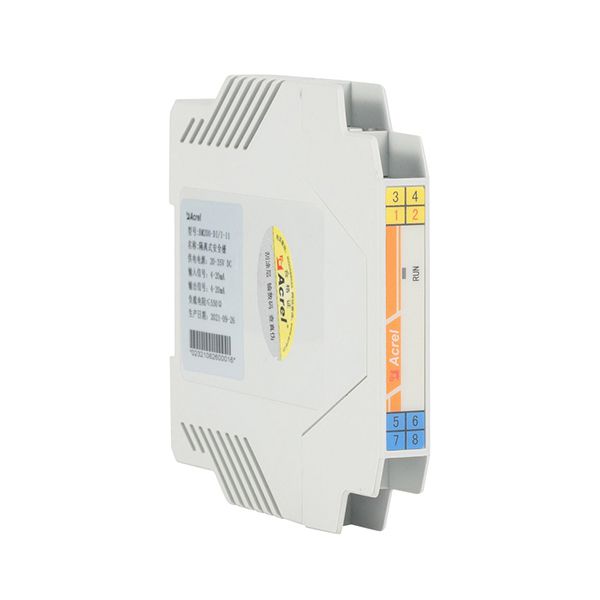

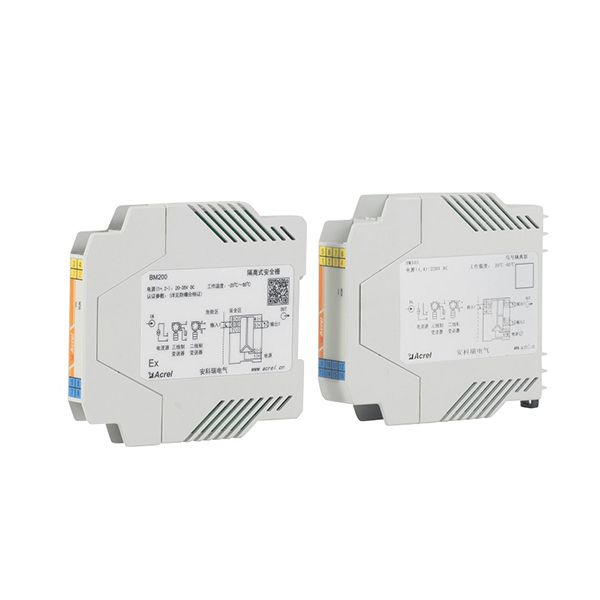

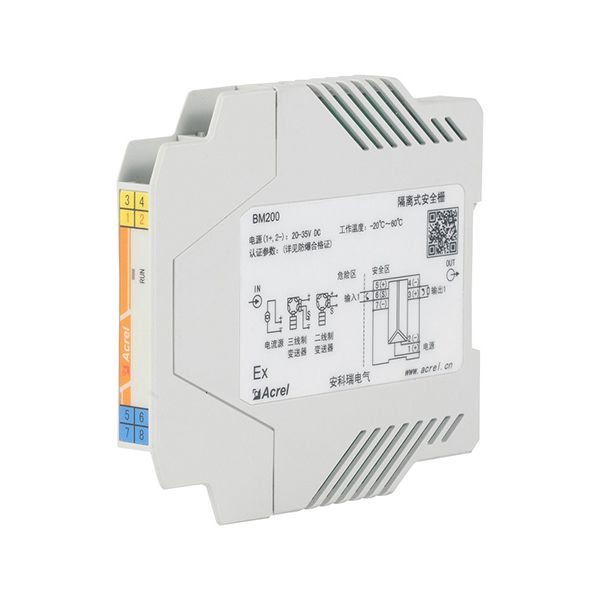

Изолирующий барьер, BM200

Изолирующий барьер, BM200
Изолирующий барьер, BM200 Изолирующий барьер, BM200 Изолирующий барьер, BM200 Изолирующий барьер, BM200

Изолирующий защитный барьер BM200 может передавать сигналы между безопасной и опасной зонами, а также ограничивать передачу энергии из безопасной зоны в опасную, вызванную неисправностью. Сигналы напряжения, тока, температуры, сопротивления, генерируемые оборудованием (преобразователем) на опасной стороне, преобразуются в соответствующие линейные сигналы напряжения и тока, передаваемые в безопасную зону. Устройству требуется независимый источник питания. Вход/выход/источник питания изолированы.

Изолирующий барьер, BM200
Запрос от
Технические характеристики
Тип канала Односторонний вход и односторонний выход,
односторонний вход и двухсторонний выход,
двухсторонний вход и двухсторонний выход
Тип входа Ток/напряжение/термическое сопротивление
Pt100/сопротивление/термопара
Входной сигнал 0~20мА /4~20мА
0~5В /0~10В /1~5В (Напряжение распределения: 12 В/20 мА)
PT100 /0~10K/K、E、T、J、N、R、S、B
Выходной сигнал 0~20мА /4~20мА (вход с безопасной стороны); сопротивление нагрузки: ≤550Ом
0~5В /1~5В (вход с безопасной стороны); cопротивление нагрузки: ≥330K
0~10В (вход с безопасной стороны); сопротивление нагрузки: ≥500K
Точность передачи 0.2%
Температурный модуль 50 ppm/℃ (выходной сигнал является текущим)
Время отклика 5 мс для достижения 90 % конечного значения (вход RTD Pt100/сопротивление/термопара: 1 с для достижения 90 % конечного значения)
Источник питания 20~35В DC
Рабочая температура -20℃~+60℃
Режим работы Монтаж на рельсу
Диэлектрическая прочность Искробезопасные и неискробезопасные ≥2500В AC; Источник питания и неискробезопасные ≥500В AC Примечание: искробезопасный вход, неискробезопасный выход.


Скачать информацию о продукте
Другие продукты
    1. Преобразователь напряжения, BD
    2. Преобразователь напряжения, BD

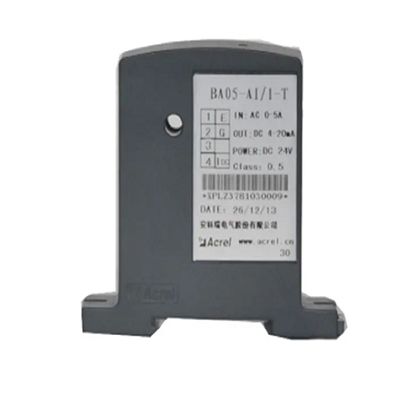

    1. Преобразователь переменного тока, BA
