Устройство контроля изоляции, AWT100

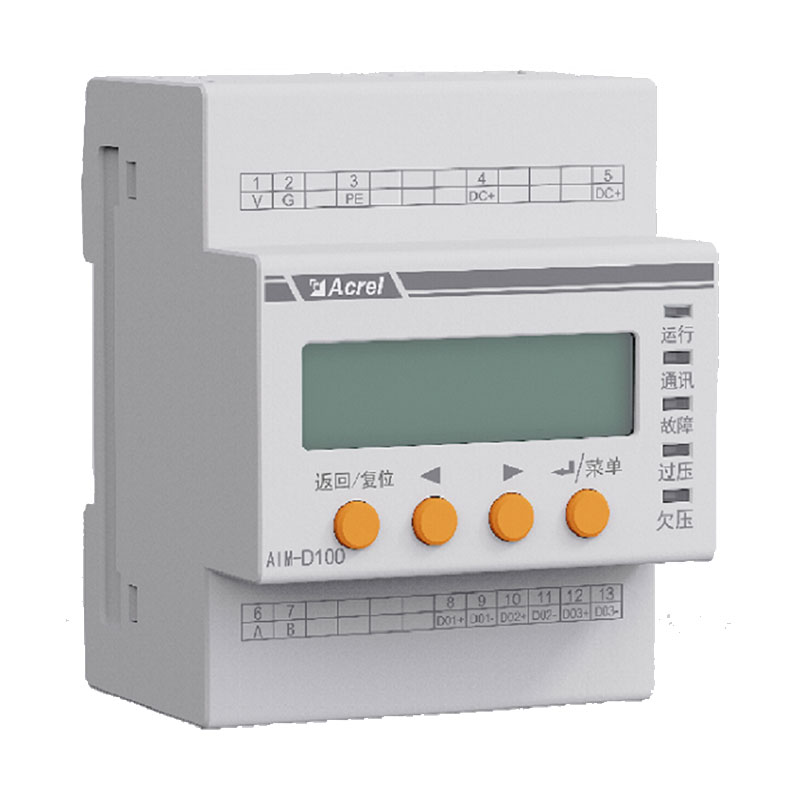

Мониторы для контроля изоляции постоянного тока AIM-D100 используются для контроля положительного и отрицательного сопротивления изоляции между выводами и землей в незаземленных системах постоянного тока. Когда сопротивление изоляции ниже установленного значения аварийного сигнала, может быть отправлено аварийное сообщение. Устройство контроля изоляции постоянного тока основано на принципе несбалансированного моста.
Монитор для контроля изоляции постоянного тока можно использовать в системах постоянного тока, таких как системы зарядки электромобилей, фотоэлектрические солнечные системы, системы накопления энергии и электрические сети.
- Измерение и отображение напряжения между положительной и отрицательной клеммами в системе постоянного тока в режиме реального времени, а также напряжения между положительной и отрицательной клеммами относительно земли. Диапазон измерения напряжения составляет 200–1000 В.
- Мониторинг колебаний напряжения в системе в режиме реального времени и своевременная отправка сигнала тревоги при повышенном или пониженном напряжении.
- Измерение сопротивления изоляции положительной и отрицательной клемм относительно земли в режиме реального времени в системе постоянного тока.
- Время срабатывания контроля изоляции в диапазоне от 3 до 60 с.
- Имеются 2 регулируемых релейных выхода для установки значения аварийного сигнала сопротивления изоляции, опционально N/C или N/O.
- ЖК-дисплей размером 128*32, светодиодная индикация тревоги.
- Функция записи событий, которая может записывать время и тип неисправности при возникновении тревоги, что позволяет своевременно проанализировать рабочее состояние системы.
- Протокол RS485 Modbus-RTU для обмеан данными системы.
- Стандартная установка на DIN-рейку размером 35 мм.
| Источник питания | 9~36 VDC | |
| Потребляемая мощность | ≤6 Вт | |
| Напряжение системы | 200~1000 VDC | |
| Тревога | Перенапряжение | Напряжение системы (110%) |
| Под напряжением | Напряжение системы (90%) | |
| Контроль изоляции | Диапазон сопротивления | 20 kΩ~10MΩ |
| Диапазон сигналов тревоги | 20kΩ~10MΩ, 2 настраиваемых реле | |
| Внутренний импеданс постоянного тока | < 1MΩ | |
| Выход | 2 релейных выхода, настраиваемые N/C или N/О | |
| Связь | Протокол RS485 Modbus-RTU | |
| Запись неисправности | Запись 20 ошибок | |
| Монтаж | DIN-рейка | |
| Окружающая среда | Рабочая среда | -15~+55℃ |
| Среда хранения | -20~+70℃ | |
| Относительная влажность | < 95% | |
| Высота | < 2000 м | |
