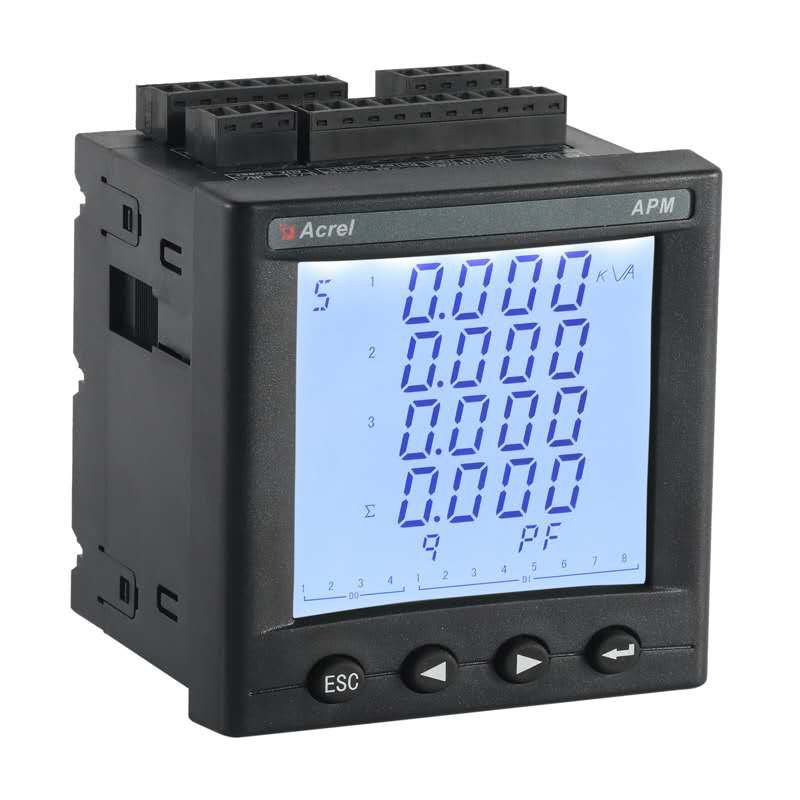

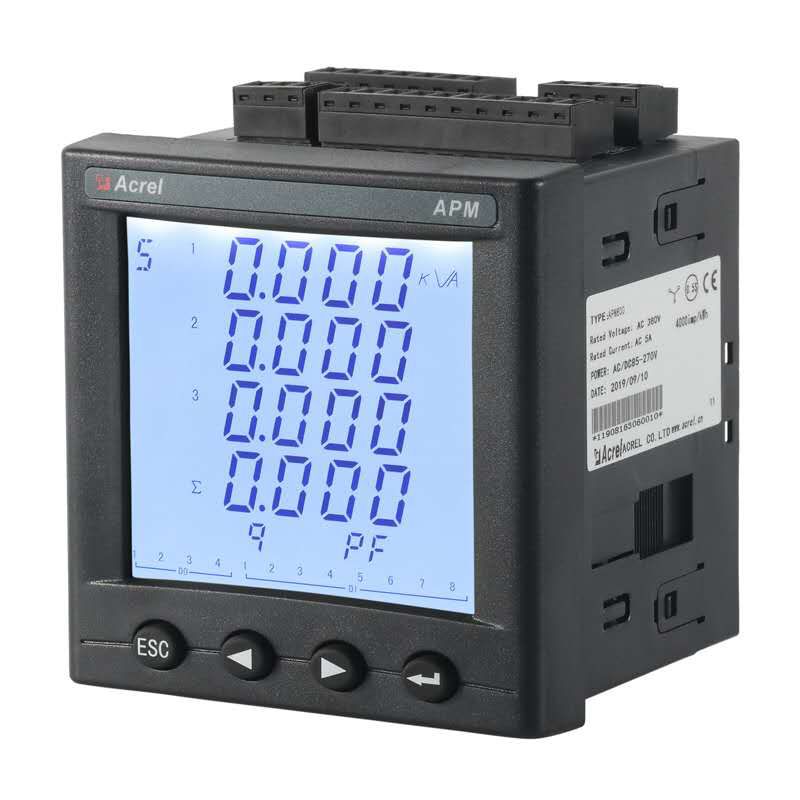

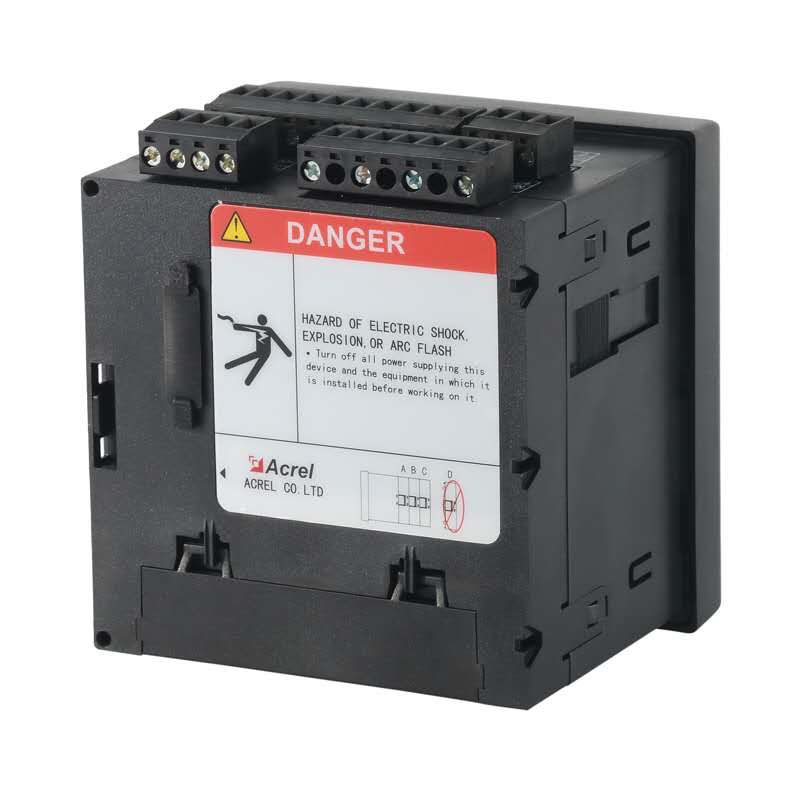

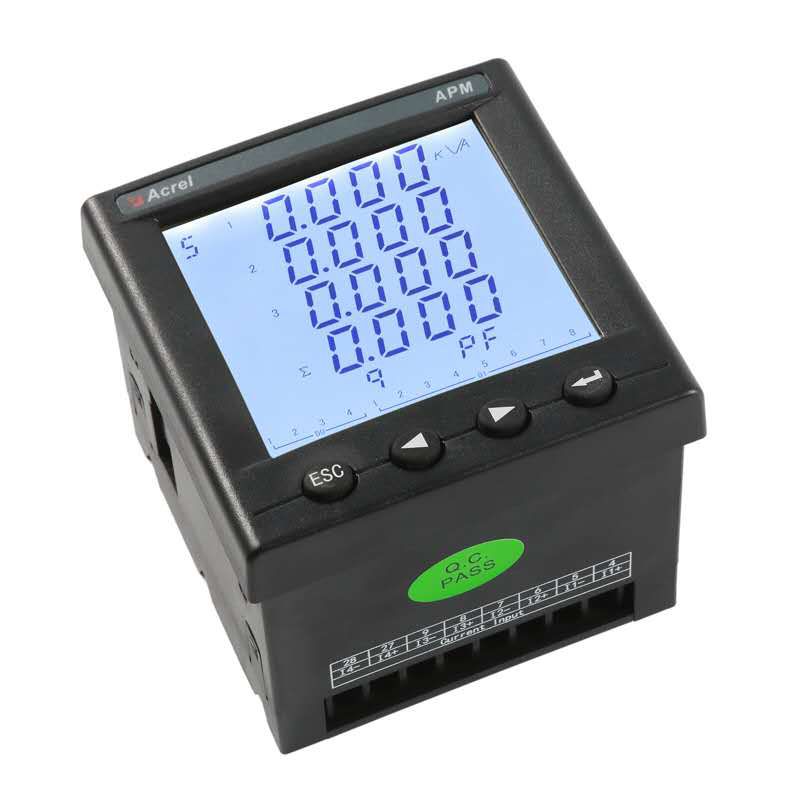

Многофункциональный измеритель мощности, APM

Многофункциональный измеритель мощности серии APM от компании Acrel разработан на основе передовых международных технологий в соответствии со стандартом IEC. Измеритель мощности обеспечивает комплексное решение для мониторинга качества энергии в электросети благодаря надежным функциям измерения всех электрических величин, расчета энергии, анализа качества электроэнергии и сетевой связи.

Запрос от
Технические характеристики
Сигнал
Электрическая сеть: трехфазная трехпроводная, трехфазная четырехпроводная (см. схему подключения)
Частота: 45～65 Гц
Напряжение
Номинальное значение: AC 100В, 110В, 400В, 690В
Перегрузка: 1,2-кратное номинальное значение (непрерывно); 2-кратное номинальное значение/1 секунда
Потребляемая мощность: < 0.5ВA (за канал)
Ток
Номинальное значение: AC:1A/5A, поддержка линии доступа 4 мм2
Перегрузка: 1,2-кратное номинальное значение (непрерывно); 10 кратное номинальное значение/1 секунда
Потребляемая мощность: < 0.5ВA (за канал)
Точность измерения
Напряжение, ток и мощность: класс 0.5s/класс 0.2s (APM800, APM810/APM801)
Активная мощность: класс 0.5s/класс 0.2s (APM800, APM810/APM801)
Реактивная мощность: класс 2
Гармоника: 1% (2~42-ая), 2% (43~63-яя)
Входы переключения
Входы с сухими контактами, встроенный блок питания
Релейные выходы
Тип контакта: открытый контакт в основной части, переключающий контакт в модуле
Емкость контакта: AC 250В/3A, DC 30В/3A
Импульсный выход энергии
Режим выхода: импульс оптопары с открытым коллектором
Импульсная постоянная: 4000(5A), 8000 (1A) имп/кВтч
Аналоговые выходы
Выходы DC 0мА～20мA, 4мA～20мA, 0В～5В, 1В～5В; класс точности 0.5%, сопротивление нагрузки ≤ 500 Ом
Аналоговые входы
Входы DC 0мA～20мA, 4мA～20мA, 0В～5В, 1В～5В; класс точности 0.5%
Карта памяти
Стандартная емкость : 4G, TF-карта емкостью до 32G
Передача информации
Интерфейс RS485/протокол Modbus-RTU и протокол DLT645
Интерфейс Profibus-DP/протокол Profibus-DP
Интерфейс RJ45 (Ethernet)/Modbus-TCP, http, DHCP и другие протоколы
Источник питания
Рабочий диапазон: AC/DC 85В～265В или AC/DC 115～415В (P2)
Потребляемая мощность: Потребляемая мощность основной части ≤ 15ВA
Электромагнитная совместимость
Соответствие стандарту IEC 61000 (уровень 4)
Уровень защиты
Панель монитора IP52
Окружающая среда
Рабочая температура: -20 °C ~ +65 °C
Температура хранения: -20°C～+70°C
Относительная влажность: ≤95% (без конденсации)
Высота: ≤2500м
Скачать информацию о продукте (PDF)

Модульная конструкция позволяет подключать измеритель мощности к внешним модулями цифрового ввода/вывода, модулями аналогового ввода/вывода, картам памяти Micro SD/TF, модулям регистрации последовательности событий (SOE), модулям сетевой связи, модулям измерения влажности и температуры для учета потребления электрической энергии в цепи и контроля состояния выключателя. Двойной интерфейс RS485 и Ethernet обеспечивает быстрый и надежный обмен данными, устраняя необходимость в устройстве обмена данными. Интерфейс PROFIBUS-DP обеспечивает высокоскоростную передачу данных и сетевые функции.
