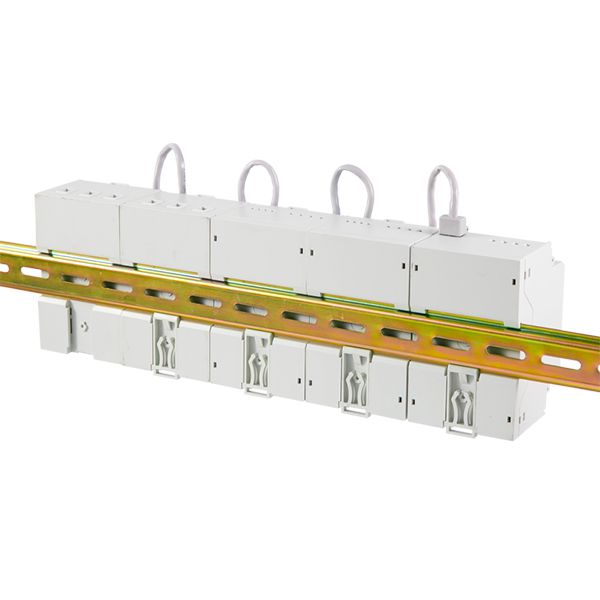

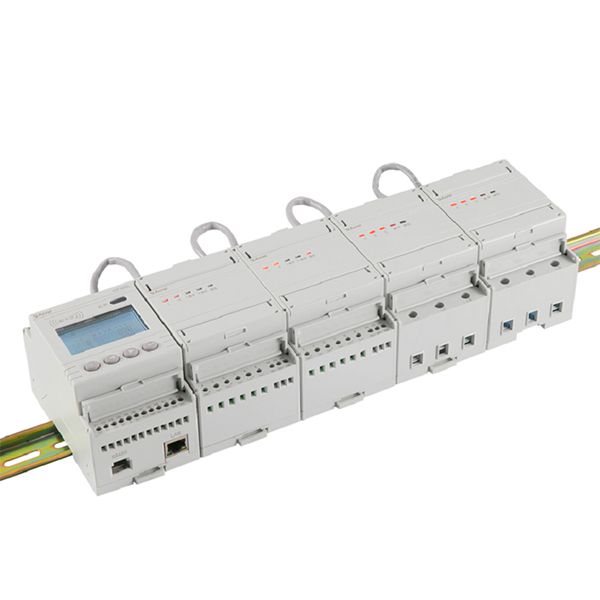

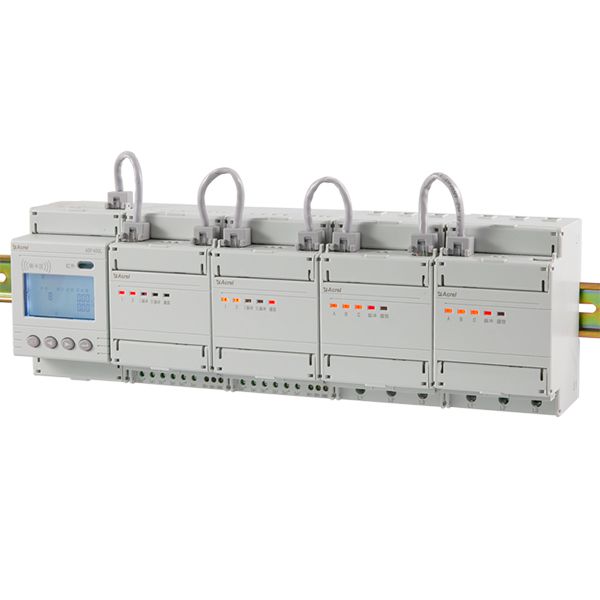

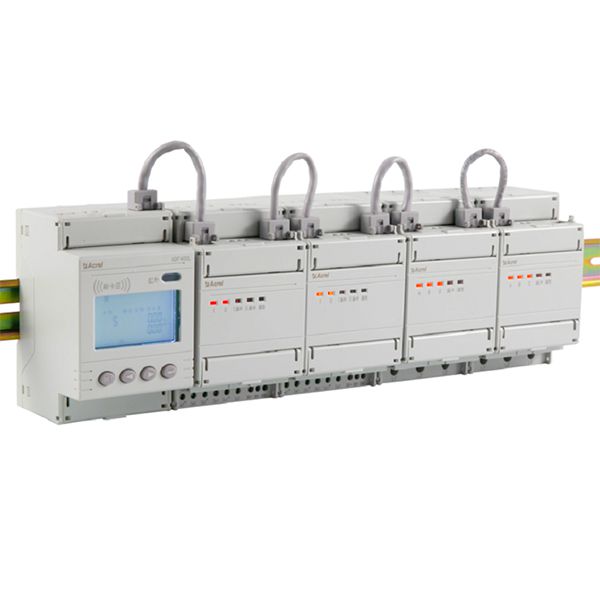

Многоканальный измеритель мощности, ADF400L
Многоканальный измеритель мощности, ADF400L
Многопользовательский счетчик электроэнергии серии ADF400L может выполнять до 12 трехфазных или 36 однофазных измерений прямого доступа или 12 трехфазных измерений доступа взаимной индуктивности, гибридного прямого доступа и взаимного доступа индуктивности с помощью метода измерения комбинации модулей. Эта серия счетчиков электроэнергии широко применяется среди населенных пунктов, школ и предприятий благодаря их высокой точности, простой установке, централизованному управлению, высокой гибкости установки и отсутствию помех.
Технические характеристики
| Модель | ADF400L-HSD(Y) | |
| Вспомогательная мощность | Напряжение | Трехфазное питание 3*220В/380В (для однофазного питания замкните клеммы 1, 2 и 3 на приборе) |
| Потребляемая мощность | ≤10 Вт | |
| Вход напряжения | Номинальное напряжение | 3×220/380В, 3×57.7/100В |
| Базовая частота | 50 Гц | |
| Вход тока | Входной ток | 3×1(6)A (доступ к измерительному трансформатору), 3*10 (80) (прямой доступ) |
| Пусковой ток | 1‰Ib | |
| Измерение производительности | Точность измерений | Уровень 0.5s |
| Точность тактовой частоты | ≤0.5 с/д | |
| Импульсы | Выходной импульс | Каждый трехфазный измерительный модуль имеет 1 импульс активной энергии |
| Ширина импульса | 80мс±20мс | |
| Импульсная постоянная | 3×1(6)A, спецификация 6400 имп/кВтч 3×10(80)A, спецификация 400 имп/кВтч | |
| Переключение | Основной модуль | Основной модуль 2DI+2DO, DI - вход с сухими контактами |
| Ведомый модуль | Ведомый модуль доступа к трансформатору 4DI+4DO, DI представляет собой вход с мокрым контактом 220 В | |
| Связь | Инфракрасный интерфейс | Инфракрасная связь |
| Интерфейс RS485 | MODBUS-RTU | |
| Интерфейс Ethernet | Modbus-TCP, TCP/IP | |
| Окружающая среда | Температура | Рабочая температура: -20℃~+60℃ Температура хранения: -30℃~+70℃ |
| Влажность | ≤95%RH, без конденсата, без агрессивных газов | |
| Высота | ≤2000 м | |
