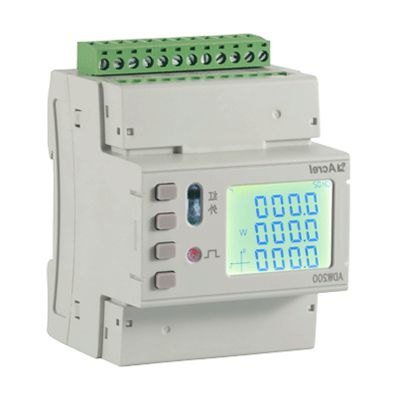

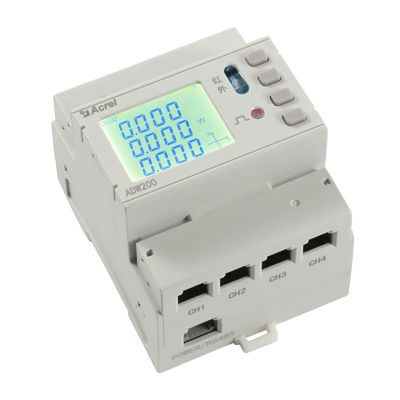

Многоканальный измеритель мощности, ADW210
Многоканальный измеритель мощности, ADW210 Многоканальный измеритель мощности, ADW210 Многоканальный измеритель мощности, ADW210

Многоканальный измеритель мощности, ADW210

  • Макс. 4 цепи трехфазного тока
  • Максимальный требуемые кВтч и время
  • ЖК дисплей
  • Дополнительный беспроводной модуль
Запрос от
Технические характеристики
Вспомогательная мощность
AC/DC 85～265В; потребление≤10ВА
Вход
Частота: 45 ~ 65 Гц
Напряжение: AC 3×220В/380В;
Перегрузка: в 1,2 раза выше номинального значения (непрерывно); 2-кратная от номинального значения / 1 с;
Потребляемая мощность: ≤ 0,5 ВА
Ток
АС 5А, 100А, 400А, 600А; (внешний размыкающий трансформатор)
Перегрузка: в 1,2 раза выше номинального значения (непрерывно); 10-кратное номинальное значение / 1 с;
Потребляемая мощность: ≤ 0,5 ВА
Точность измерения
Частота 0,05 Гц; уровень напряжения и тока 0,5; уровень активной электрической энергии 1; уровень реактивной электрической энергии 2; 2-31-кратная погрешность гармоники: ± 1%
Импульсный выход
Режим вывода: импульс оптопары с открытым коллектором
Связь
RS485, Modbus-RTU; скорость передачи данных 1200～38400
Вход переключения
Вход с сухим контактом, встроенный блок питания;
Выход переключения
Режим вывода: релейный выход с нормально разомкнутым контактом;
Рейтинг контактов: 250 В AC /3 А, 30 В DC /3 А
Технические характеристики модуля
Коммутационный модуль
  • Питание: интерфейс RJ45, 12 В DC, потребляемая мощность ≤ 1 Вт
  • Связь: интерфейс RJ45, Modbus-RTU; (связь с основной частью)
  • Коммутационный вход: вход с сухим контактом, встроенный источник питания
  • Коммутационный выход: релейный выход с нормально разомкнутым контактом; номинальные контакты: 250 В AC /3 А, 30 В DC /3 А;
Модуль температуры и утечки
  • Питание: интерфейс RJ45, 12 В DC, потребляемая мощность ≤ 1 Вт
  • Связь: интерфейс RJ45, Modbus-RTU; (связь с основной частью)
  • Измерение температуры: -20～100℃
  • Измерение утечки: 10～3000 мА
  • Точность измерения: температура ±2℃, утечка 1,0%
Другие технические характеристики
Выдерживаемое напряжение промышленной частоты
>AC 2кВ/1мин
Изоляционное сопротивление
>100 МОм
Электромагнитная совместимость
Выше 3 класса
Окружающая среда
Рабочая температура: -20℃～+60℃;
Температура хранения: -40℃～+70℃;
Относительная влажность: ≤95% (без конденсации);
Высота: ≤2500 м;
