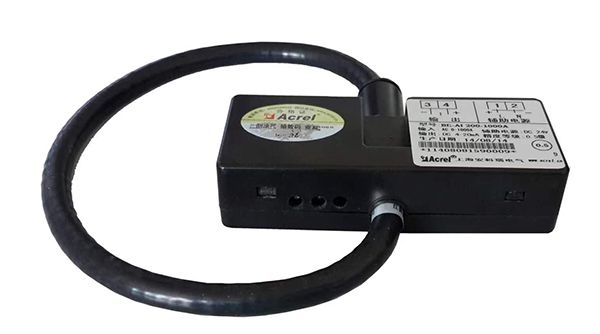

Гибкая катушка Роговского серии BR представляет собой высокочувствительный гибкий датчик тока, который можно напрямую использовать с портативными устройствами, такими как анализатор мощности. Катушка подходит для контроля энергопотребления, контроля высокочастотного тока, измерения пульсаций постоянного тока и т.д. Различные размеры могут быть представлены по запросу.
| Наименование | | |
| Длина окружности катушки | 300 мм | 500 мм |
| Внутренний диаметр | 90 мм | 150 мм |
| Ток | ≤500 кА | |
| Вес | 100 – 500 г | |
| Сопротивление катушки | 50 - 500 Ω | |
| Максимальный ток | 500 кА | |
| Поперечное сечение | 12 мм | |
| Длина сигнального провода | По умолчанию: 2 м, можно настроить по запросу | |
| Коэффициент трансформации | 200±0,5% мВ/кА при 50 Гц Другие значения чувствительности настраиваются по запросу | |
| Ошибка положения | ±1% | |
| Выход OA (дрейф нуля) | ≤1 мВ | |
| Угловая разница | ≤0.5° | |
| Степень линейности | ±0.2% | |
| Пропускная способность | 1 Гц – 10 кГц | |
| Рабочая температура | -40℃ - 80℃ | |
| Температура хранения | -50℃ - 90℃ | |
| Воспалительное замедление | Провода и кабели из термопластичной резины IEC-60332-1-2, уровень замедления воспламенения | |
| Эффективность экранирования | Катушка 100%, сигнальный кабель 100% | |
| Напряжение изоляции | Катушка: 3000В, сигнальный провод: 300 В | |
