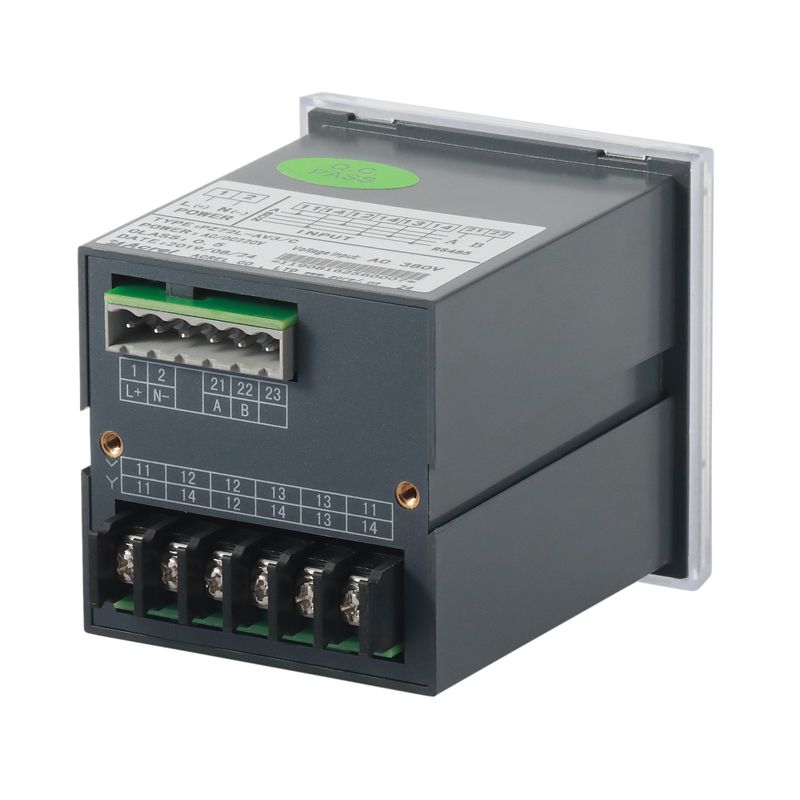

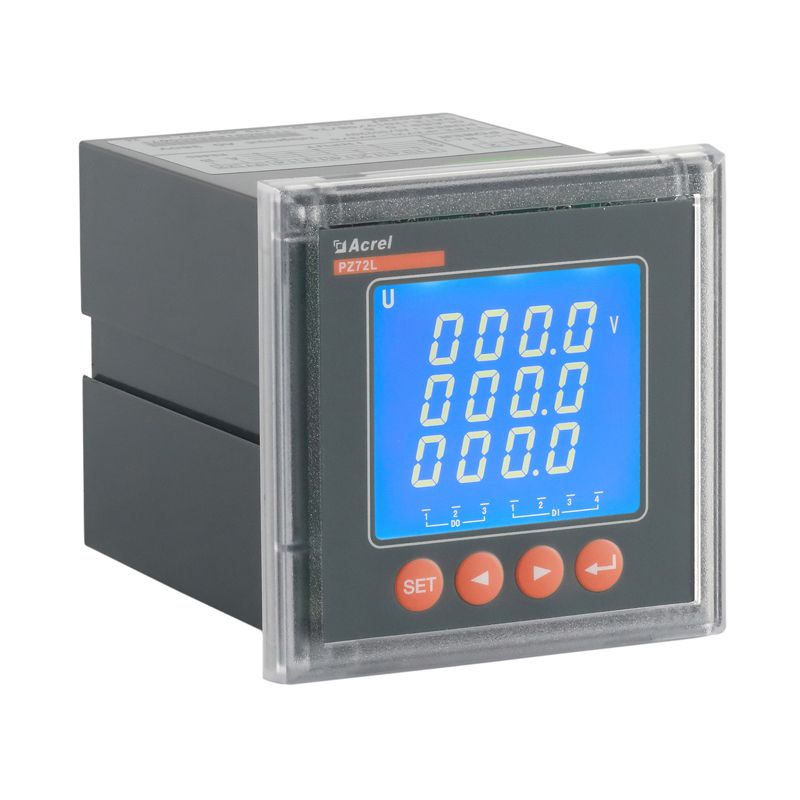

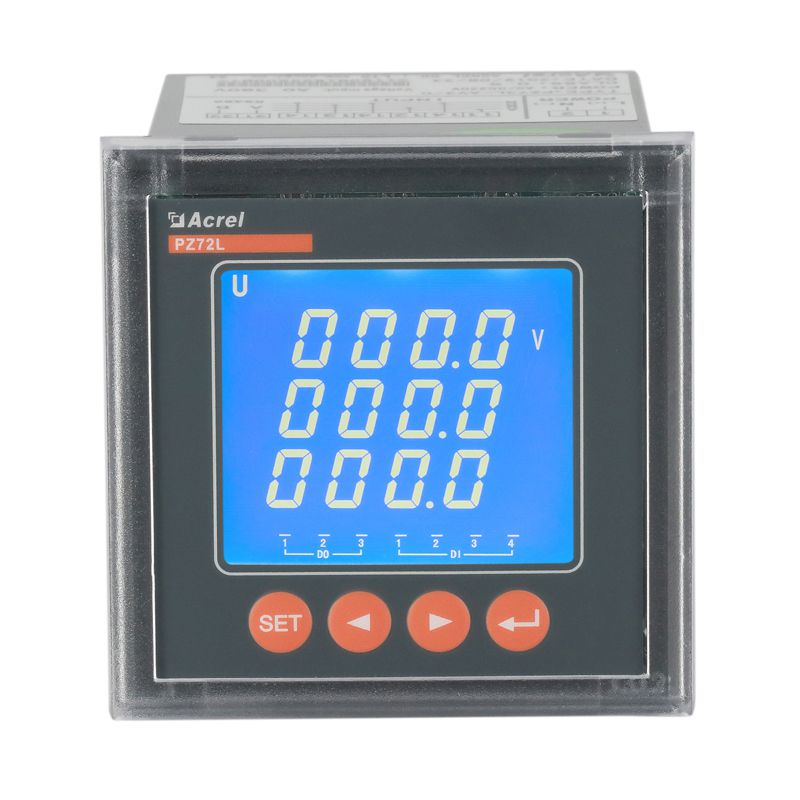

Цифровой панельный индикатор-измеритель, PZ

Цифровой панельный измеритель серии PZ применяется для прямого или косвенного измерения электрических величин, включая ток, напряжение, мощность, электрическую энергию и т.д. в трехфазной сети. Цифровой панельный измеритель соответствует стандарту Q31/0114000129C017-2016 «Интеллектуальный программируемый измеритель переменного тока серии PZ».

Запрос от

PZ72L-E4/PZ80L-E3/PZ80L-E4/PZ96L-E3/PZ96L-E4/PZ42L-E3/PZ42L-E4

Технические характеристики
Входная комбинация
3-фазный-3-проводной
3-фазный-4-проводной
Входная частота
45-65 Гц
Входное напряжение
Номинальное: AC 100В, 400В
Перегрузка: 1,2-кратный (непрерывный); 2-кратный за 1 секунду
Потребляемая мощность: < 0.2 ВA
Входной ток
Номинальное: AC:1A/5A
Перегрузка: 1,2-кратный (непрерывный); 10-кратный за 1 секунду
Потребляемая мощность: < 0.2 ВA
Выходная электрическая энергия
Режим выхода: 2-канальный импульс фотоэлемента с открытым коллектором
Импульсная постоянная: 10000, 40000, 160000 имп/кВтч
Монитор
LED или LCD монитор, установка нескольких вариантов мощности, сигнализация, индикация переключения по желанию; для 1-канального аналогового монитора, программируемая настройка
Класс точности
Частота 0,05 Гц, реактивная электрическая энергия - 1 класс, остальные - 0,5 класс
Источник питания
DC100~350В; AV 85~265В; (Для превалирования приборной проводки); Потребляемая мощность< 5ВА
Защита
Выдерживаемое напряжение оборудования = источник питания, входная цепь напряжения мощностью 2 кВ АС; источник питания, токовая цепь 2,5 кВ/1 мин (среднеквадратичное значение); сопротивление изоляции — вход, выход к корпусу > 100 МОм
Скачать информацию о продукте (PDF)

Цифровой панельный измеритель оснащен интерфейсом связи RS485 с протоколом Modbus RTU. Цифровой измеритель применяется для преобразования электрического сигнала в стандартный аналоговый выходной сигнал. Можно преобразовать четырехканальный или двухканальный цифровой вход и двухканальный цифровой выход. В соответствии с индивидуальными потребностями применения можно применить настройки коэффициента трансформации, аварийного сигнала, связи и т.д., а также управлять ими с помощью функциональных клавиш на передней панели.

Цифровой измеритель серии PZ является идеальной альтернативой обычным преобразователям и измерительным приборам, широко применяется в различных системах управления, системах SCADA и системах управления энергопотреблением.
