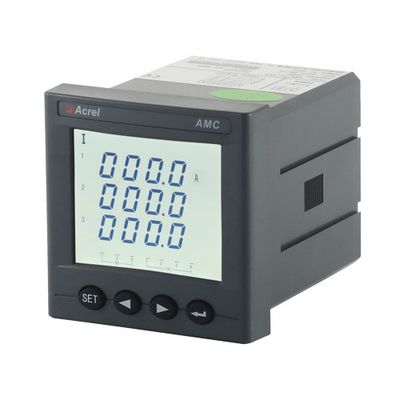

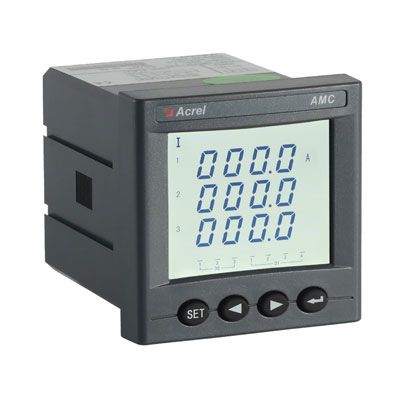

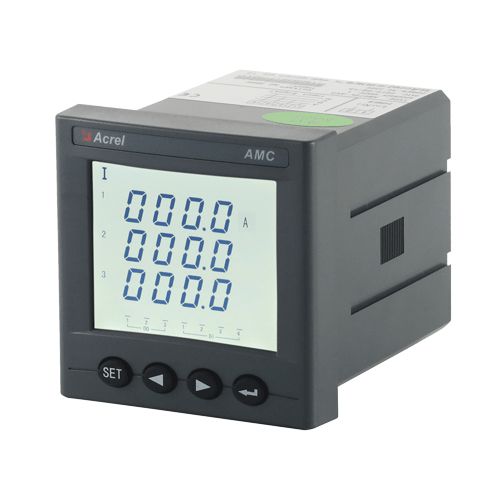

Цифровой ваттметр, AMC

В цифровом измерителе мощности серии AMC используется технология выборки переменного тока, позволяющая напрямую измерять ток и напряжение в трехфазной сети. В дополнение к локальному монитору, цифровой измеритель мощности (ваттметр) серии АМС может быть подключен к управляющему оборудованию для промышленного контроля и управления.

Запрос от
Технические характеристики
Входная комбинация
3-фазный-3-проводной
3-фазный-4-проводной
Входная частота
45-65 Гц
Входное напряжение
Диапазон: AC:100В/400В
Потребляемая мощность: < 0.2ВA
Перегрузка: 1,2-кратный (непрерывный)
2 2-кратный за 1 секунду
Входной ток
Rating: AC:1A/5A
Потребляемая мощность: < 0.2VA
Перегрузка: 1,2-кратный (непрерывный);
10 2-кратный за 1 секунду
Выходная электрическая энергия
Режим выхода: 2-канальный импульс фотоэлемента с открытым коллектором
Импульсная постоянная: 10000, 40000, 160000 имп/кВтч
Протоколы RS485port, Modbus -RTU
Монитор
LED или LCD монитор, установка шунтового множителя, сигнализации, индикатора переключения по желанию
Для 1-канального аналога доступна функция программируемой настройки монитора
Переключающий вход
2-канальный или 4-канальный пассивный вход с сухими контактами
Переключающий выход
Режим выхода: 2-канальный релейный выход с разомкнутым контактом
Нагрузочная способность контакта - 1A/30В DC 1A/250В AC
Аналоговый выход
Режим выхода: 1-, 2- или 4-канальный выход, 0–20 мА, 4–20 мА, программируемый
Грузоподъемность< 500Q
Класс точности
Частота 0,05 Гц, реактивная электрическая энергия: 1 класс, остальные: 0,5 класс
Источник питания
DC100〜350В; АВ 85〜265В; (используется стандартная схема подключения счетчика)
Потребляемая мощность< 5 ВA
Защита
Выдерживаемое напряжение оборудования = источник питания, входная цепь напряжения 2 кВ AC
Источник питания, токовая цепь 2,5 кВ/1 мин (среднеквадратичное значение)
Сопротивление изоляции — вход, выход к корпусу >100 МОм

Цифровой измеритель мощности (ваттметр) обладает интерфейсом связи RS485 с протоколом Modbus RTU, который может преобразовывать электрический сигнал в стандартный аналоговый выходной сигнал. Могут быть использованы одноканальный релейный выход, четырехканальный (двухканальный) цифровой вход и двухканальный цифровой выход. В соответствии с индивидуальными потребностями применения можно настроить коэффициент трансформации, аварийный сигнал, связь и т.д. Управлять данными характеристиками можно с помощью функциональных клавиш на передней панели.
