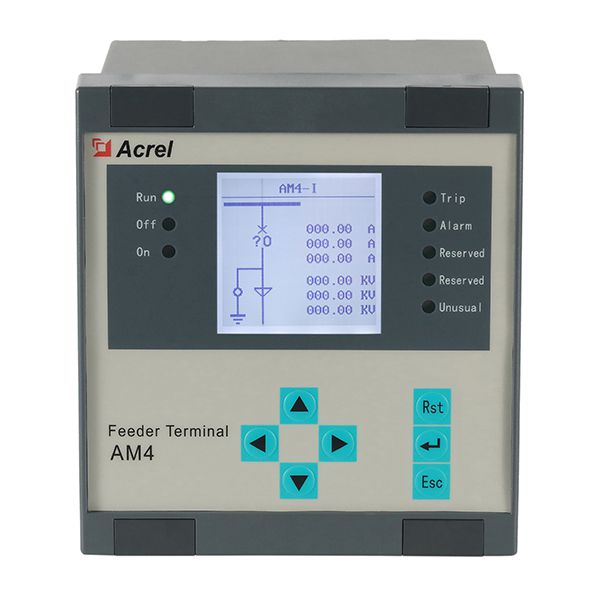

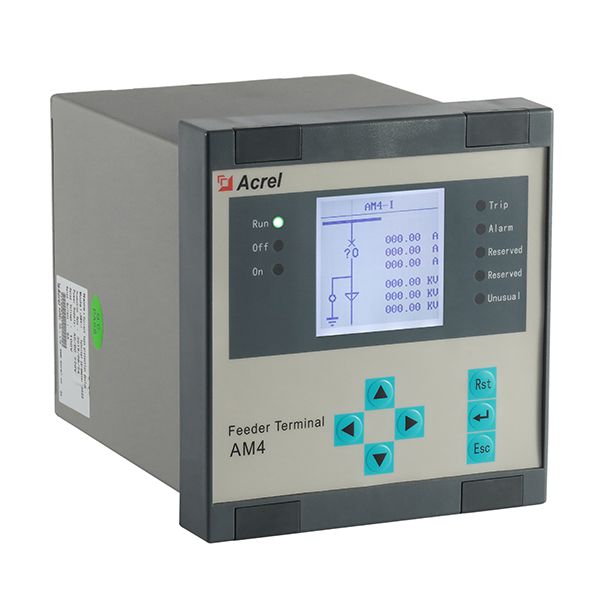

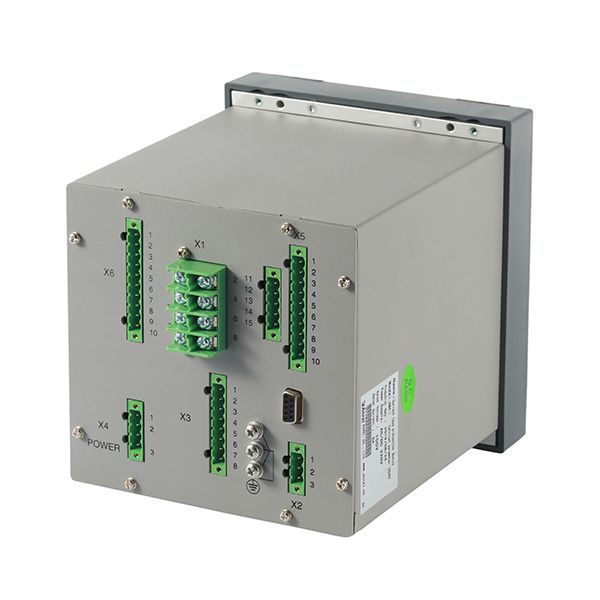

Реле защиты, AM4
Устройство защиты микрокомпьютера серии AM4 может использоваться с пользовательской подстанцией с входным напряжением 35 кВ или выше. Реле защиты AM4 может использоваться для защиты и управления пользовательской подстанцией, широко применяется в энергетике, водном хозяйстве, транспортной отрасли, нефтяной промышленности, химической промышленности, угольной промышленности, металлургической промышленности и других областях промышленности.
| Функции | Ток | Напряжение |
| AM4-I | AM4-U1 | |
| Входной ток | 4 | 0 |
| Входное напряжение | 4 | 4 |
| Цифровой вход DI | 12 | 12 |
| Цифровой выход DO | 5 | 5 |
| Функция защиты | ||
| Защита от перегрузки по току (трехступенчатая, обратнозависимая) | √ | |
| Защита от перегрузки по току (двухступенчатая, обратнозависимая) | √ | |
| Максимальный ток обратной последовательности (две ступени, обратнозависимая выдержка времени) | √ | |
| Повторное закрытие | √ | |
| Отключение/аварийный сигнал перегрузки | √ | |
| Низкочастотный сброс нагрузки | √ | |
| Перегрузка по току после ускорения | √ | |
| Отключение по перенапряжению | √ | |
| Отключение по низкому напряжению | √ | |
| Блок FC | √ | |
| Аварийный сигнал неисправности цепи управления | √ | |
| Отключение/сигнализации при отсутствии электричества | √ | |
| Аварийный сигнал при пониженномнапряжении | √ | √ |
| Аварийный сигнал при перенапряжении | √ | √ |
| Сигнал тревоги при нулевом напряжении | √ | √ |
| Сигнализация отключения РТ | √ | √ |
| Сигнал тревоги при нулевом напряжении(собственного производства) | √ | |
| Протокол связи | ||
| ModBus-RTU | √ | √ |
| IEC60870-5-103 | √ | √ |
| Доступность | ||
| Запись неисправностей | √ | |
Примечание: √ означает, что функция доступна, ■ означает, что функция является опциональной, пробел означает, что функция недоступна.
