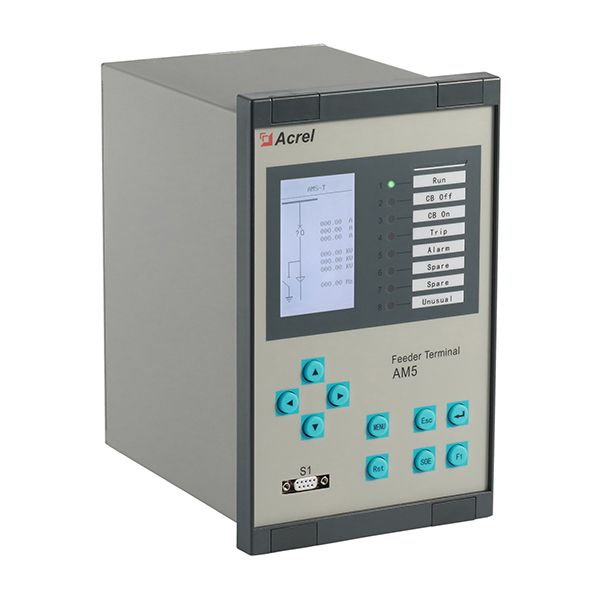

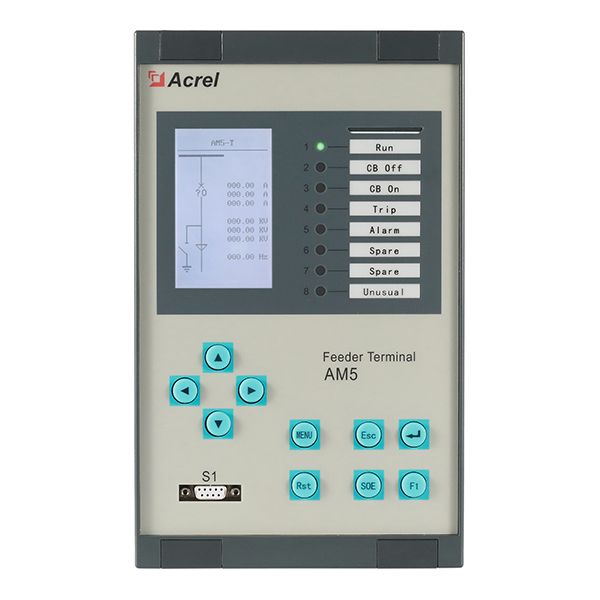

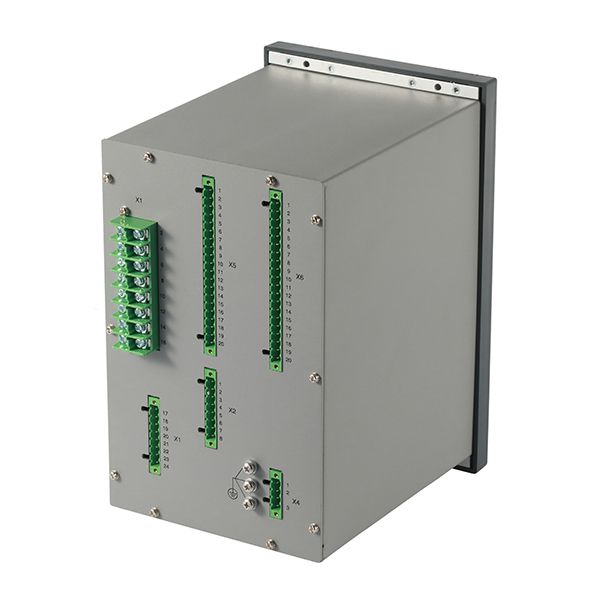

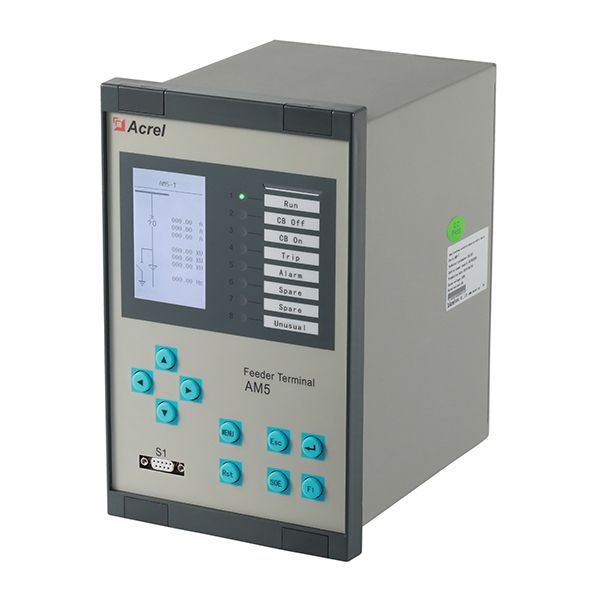

Реле защиты, AM5
Реле защиты, AM5
Реле защиты, AM5 Реле защиты, AM5 Реле защиты, AM5 Реле защиты, AM5

Реле защиты, AM5

Устройство защиты микрокомпьютера серии AM5 может использоваться с пользовательской подстанцией с входным напряжением 35 кВ или выше. Реле защиты AM5 может использоваться для защиты и управления пользовательской подстанцией, широко применяется в энергетике, водном хозяйстве, транспортной отрасли, нефтяной промышленности, химической промышленности, угольной промышленности, металлургической промышленности и других областях промышленности.

Запрос от
Основные функции
Функции защиты AM5
F T M C   U1 U2 DB
Направленная максимальная токовая защита (в зависимости от напряжения, 3 ступени) ■
Перегрузка по току (в зависимости от напряжения, 3 ступени)   ■
Перегрузка по току (запуск двигателя, работа двигателя, 2 этапа)     ■
Перегрузка по току (2 ступени)       ■ ■
Перегрузка по току IDMT ■ ■ ■ ■ ■
Замыкание на землю ■ ■ ■ ■
Замыкание на землю IDMT (I01) ■ ■
Замыкание на землю IDMT (I02) ■ ■
Перегрузка (сигнал тревоги) ■ ■ ■
Перегрузка (выключение) ■ ■ ■
Контроль отключения и замыкания цепи (сигнализация) ■ ■ ■   ■
Пониженное напряжение(выключение)     ■
Пониженное напряжение (сигнал тревоги)           ■ ■
Потеря напряжения (выключение) ■
Потеря напряжения (сигнал тревоги) ■
Отключение PT ■ ■ ■ ■ ■ ■ ■
Трехфазное автоматическое повторное включение ■
Недостаточная частота ■
Избыточная частота ■
Ускоренный сверхток ■       ■
Перенапряжение (сигнал тревоги) ■         ■ ■
Потеря напряжения (выключение) ■     ■
Блокирующий ротор     ■
Пониженное напряжение конденсатора       ■
Напряжение небаланса       ■
Ток небаланса       ■
Остаточное перенапряжение (выключение) ■     ■
Остаточное перенапряжение (сигнал тревоги) ■   ■     ■
Отсутствие электричества   ■ ■ ■
Стартовый тайм-аут     ■
Направленная мощность ■
Тепловая перегрузка (выключение / сигнал тревоги)     ■
Обратная последовательность перетока (2 стадии/IDMT)     ■
Перенапряжение среднее     ■
Среднее значение перегрузки по току     ■
Неправильная последовательность фаз     ■
Шинная стяжка и автоматический выключатель резервного питания         ■
Автоматический выключатель резервного питания 0,4 кВ               ■
Блокировка FC ■ ■ ■ ■ ■

Примечание: √ означает, что функция доступна, ■ означает, что функция является опциональной, пробел означает, что функция недоступна.
