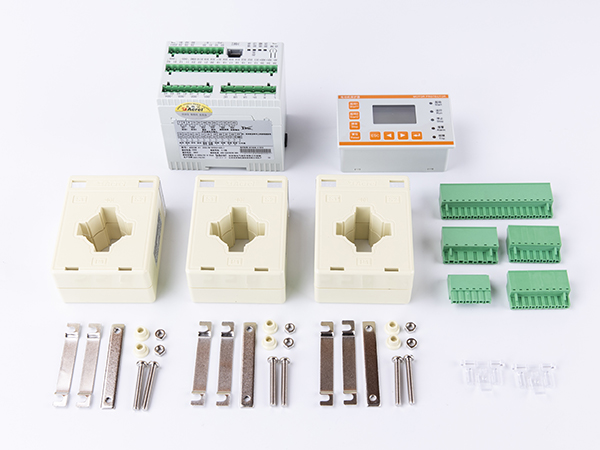

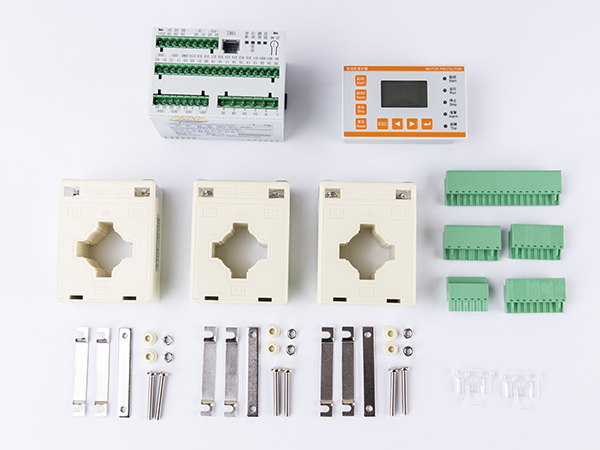

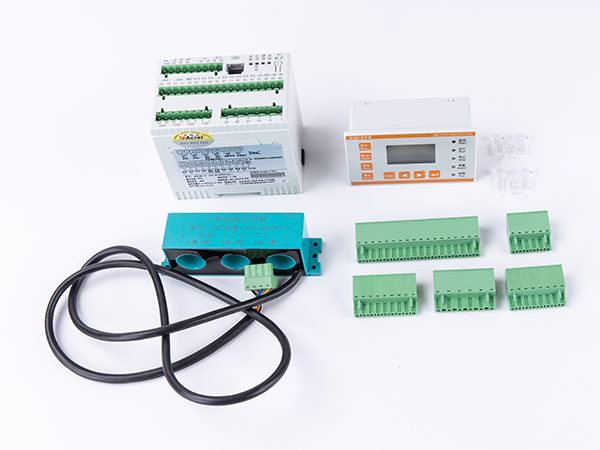

Реле защиты двигателя, ARD3M

Умная защита двигателя ARD3M подходит для низковольтных цепей двигателя с номинальным напряжением до 660 В и объединяет в себе функции защиты, измерения, управления, связи, эксплуатации и обслуживания. Функция защиты обеспечивает безопасную работу двигателя. Для удовлетворения потребностей полевой связи могут быть выбраны различные коммуникационные модули.

Запрос от
Стандарты:
  • GB 14048.4-2020 (низковольтное распределительное устройство и аппаратура управления
  • Часть 4-1: Контакторы и пускатели двигателей
  • Электромеханические контакторы и пускатели двигателей (включая устройства защиты двигателей);
  • JBT 10736-2007 (устройство защиты двигателя низкого напряжения)
Общие сведения
  • Модуль питания AC220V поддерживает диапазон мощности AC85-265V/DC100-300V, а модуль питания AC380V поддерживает диапазон мощности AC/DC100-415V.
  • Поддержка измерения основных и полноволновых параметров мощности (U, I, P, Q, S, PF, F, EP, EQ), степени дисбаланса напряжения и тока, напряжения и тока прямой последовательности, обратной последовательности, компонента нулевой последовательности, трехфазового угла напряжения, дифференциального тока, измерение субгармоник напряжения и тока 2-63, коэффициента включения субгармоник и общего коэффициента гармонических искажений.
  • Функции защиты включают обратнозависимую выдержку времени перегрузки, независимую выдержку времени перегрузки, заземление, тайм-аут запуска, утечку, недогрузку, блокировку ротора, препятствие, короткое замыкание, фазу, переполнение, дисбаланс (ток, напряжение, мощность, пониженная мощность, перенапряжение, пониженное напряжение), последовательность фаз, температуру, время, внешнюю неисправность, начальный номер tE, время работы, аварийный сигнал, аварийный сигнал.
  • Можно выбрать 10-канальный программируемый вход DI. Использование по умолчанию источника питания постоянного тока 24 В или внешнего активного мокрого контакта (см. таблицу).
  • 6-канальный программируемый выход DO, соответствующий прямому пуску, пуску Y-△, пуску с автотрансформатора и другим режимам пуска, через коммуникационную шину. Можно подключить главную станцию к дистанционному управлению двигателем «старт/стоп».
  • Дополнительная функция защиты от тряски: поддержка немедленного перезапуска при встряхивании и перезапуске при потере напряжения.

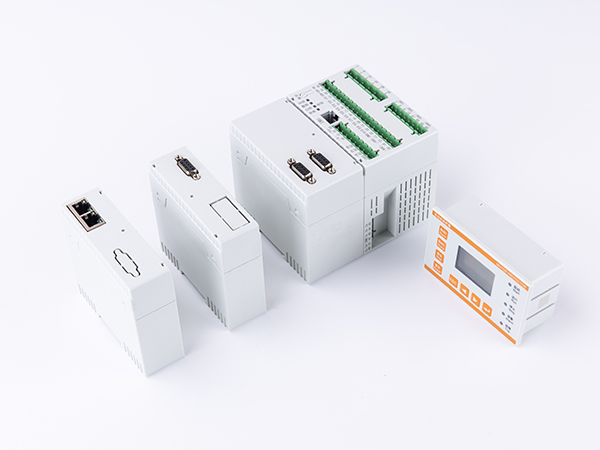

  • 2 канала связи MODBUS_RTU являются стандартными. На выбор доступны модули связи PROFIBUS DPV1, Ethernet и Profinet.
  • Дополнительный 2-канальный аналоговый выходной интерфейс постоянного тока 4-20 мА, подключенный к системе DCS, может осуществлять мониторинг полевого оборудования.
  • С записью неисправности, записью запуска, записью остановки, записью смещения DI, записью перезапуска и другими записями различных событий вы можете просмотреть ряд сведений о работе двигателя и техническом обслуживании, а также вести запись работы двигателя в течение 1-5 часов.
  • Интерфейс дисплея поддерживает китайский/английский языки.
  • Оборудование поддерживает экспорт данных о сигналах и событиях на флэш-диск USB, может открывать файлы EXCEL.
  • Функция WIFI может быть добавлена по запросу.
Технические характеристики
Технические параметры Технические индикаторы
Вспомогательный источник питания протектора Поддержка двух модулей питания. Модуль питания 220 В переменного тока (85–265 В переменного тока/100–300 В постоянного тока) по умолчанию. Модуль питания 380 В переменного тока (100–415 В переменного/постоянного тока) опционально
Номинальное рабочее напряжение двигателя AC220В / 380В / 660В, 50Гц / 60Гц
Номинальный рабочий ток двигателя 1 (0.1A-5000A) Внешнее преобразование тока
5 (0.1A-5000A)
25 (6.3A-25A)
100 (25A-100A)
250 (63A-250A)
800 (250A-800A)
Активная мощность релейного выхода Нагрузка импеданса AC250В, 10A
Переключающий вход 10 каналов пассивного сухого контакта (активный вход DC110В, DC220В, AC220В опционально)
Связь Стандарт 2-канальный MODBUS RTU
Опционально (один на выбор) 1-2-канальный PROFIBUS DPV1, 1-канальный PROFINET, Ethernet (MODBUS TCP)
Окружающая среда Рабочая температура -10°C〜5 5°C
Температура хранения -25°C〜70°C
Относительная влажность W95 % (без конденсата, без коррозионного газа)
Высота < 2000 м
Уровень загрязнения Класс 3
Степень защиты Основной корпус IP20, раздельный дисплейный модуль IP54 (устанавливается на панели шкафа)
Категория установки Уровень III

Сравнительный анализ
Компания Acrel Schneider Siemens ABB
  Серия ARD2M ARD3M Tesys T Simocode pro V UMC100
Измерение Ток, теплоемкость √ √ √ √ √
Напряжение, активная мощность, активная энергия, частота √ √ √ √ √
Реактивная мощность, реактивная энергия √ √ √ × ×
Гармоника 2-21 2-63 × × Всего гармоник
Ток утечки/ток на землю √ √ √ √ √
Прямая последовательность, обратная последовательность, напряжение нулевой последовательности, ток √ √ × × √
PTC/NTC √ √ √ √ √
PT100 (измерение температуры) √ × × √ Внешний модуль (6 выходов)
вход 4-20 мА × × × Внешний модуль (2 выхода) Внешний модуль (6 выходов)
Защита Обычная защита по току (например, защита от перегрузки с обратнозависимой выдержкой времени) √ √ √ √ √
Переполнение/быстрый разрыв √ √ × × √
tE √ √ × × √
Защита, зависящая от напряжения √ √ √ √ √
Утечка тока √ √ √ √ √
Защита от температуры √ √ √ √ √
Контроль изоляции × √ √ × ×
Количество пусков √ √ √ √ √
Запись событий Запись неисправностей 8 8 × √ 16
Начало/остановка записи 8 8 × ×
Перезапуск записи 8 8 × ×
Запись сдвига 8 8 × ×
Запись неисправностей × 49 × ×
Запись включения/выключения питания 8 8 × ×
Продолжительность записи × 5 часов × ×
Управление DI 8 10 6(10) 4(12) 6(14)
DO 5 6 4 3(7) 4(9)
Запуск управления √ √ √ √ √
Перезапуск при потере давления √ √ × × ×
Выход 4-20 мA 1 2 × 1 1
Графическое программирование × × √ √ √
Связь Modbus-rtu 2 2 1 × 1
Profibus-dp 1 2 1 √ 1
Profinet × 1(2 порта) × √2 порта 1 (2 порта)
ModbusTCP × 1(2 порта） 1 × 1 (2 порта)
Ethernet/IP × × × × 1
Devicenet × × 1 (2 порта) × 1 (2 порта)
Profisafe × × × √ ×
Can × × 1 × 1
Wifi × 1 × × ×
Иное ЖК монитор   2.4 дюйма × × ×
  Индивидуальный протокол √ √ × √ ×
  Трансформатор нулевой последовательности 30А × × × √ ×
  Встроенный трансформатор 100A × 100A × 63A
  USB × √ × × √
